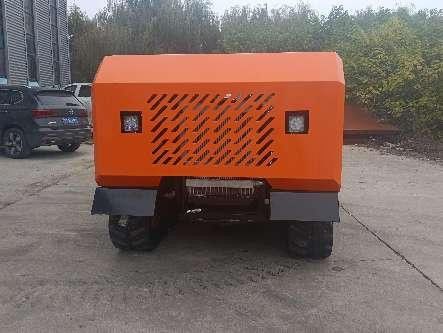

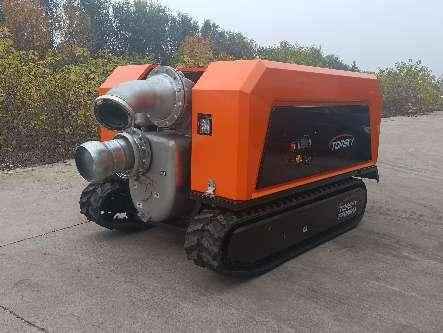

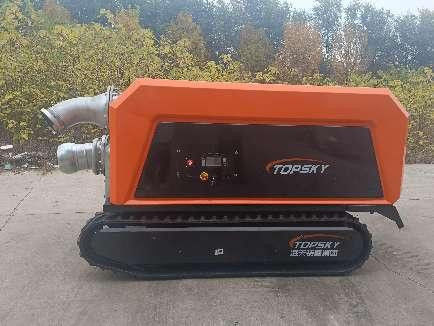

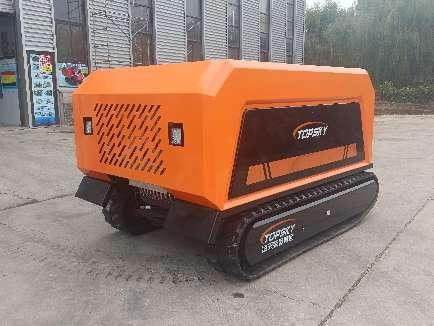

統合された排水と破壊ロボット

RXR-Q220D クローラー排水ロボットのパワー部分は,エンジン,転送ケース,水力ポンプ,水力クラッチなどのいくつかのコンポーネントで構成されています.液圧クラッチの主な機能は,出力がないときに水ポンプが被動的に回転するのを防ぐことです.補給電源として,水力ポンプは主に移動する水力モーターに油を供給します. さらに,水力ポンプは,水力ポンプの電源を供給します.それはまた,自己プリミングポンプの真空バルブを切り替えるための電力を供給水ポンプが稼働し始めると,自発調理の目的を達成するために,水圧バルブを切り替えることで,ポンプボディ内の真空が達成されます.

これは真空支援システムで装備されています.真空ポンプは油のない真空ポンプで,水や油の潤滑を必要としません.起動時に,真空ポンプは,水や油の潤滑を必要としません.自動プリミングポンプと真空ポンプが同時に動作する. 真空ポンプは自動スタートストップ機能を持っています. 自律式ポンプが水を放出した後,真空ポンプは自動的に停止します.自動調節ポンプの入口パイプラインの負圧が低いときこれは,市場で以前使用されていた真空補助自発調理ポンプの欠点を克服します.掃除ポンプは常に自発調理ポンプと同時に動作するこの欠点は,真空ポンプが水で浸透し,疲労による動作により損傷する可能性があります.

■大型石油・化学企業での消防救助

都市における防災

■ 排水,干ばつ耐性,鉱山救出,森林火災防止,高速道路や橋の下流水道排水,灌水など

■ 緊急災害や戦争,水源の汚染,大流行時の家庭用水の迅速供給について

l 貯水池のリスク排除

l 遠隔水道用水取りモジュールとして

• ★水ポンプの直接駆動,水力駆動,水力クラッチ:
• RXR-Q220D クローラー排水ロボットのパワーセクションは,エンジン,転送ケース,水力ポンプ,水力クラッチなどのコンポーネントで構成されています.液圧クラッチの主な機能は,出力がないときに水ポンプが被動的に回転するのを防ぐことです.補給電源として,水力ポンプは主に移動する水力モーターに油を供給します. さらに,水力ポンプは,水力ポンプの電源を供給します.それはまた,自己プリミングポンプの真空バルブを切り替える水ポンプが稼働し始めると,自己プリミングの目的を達成するために水圧バルブを切り替えることで,ポンプボディ内の真空が達成されます.
• ★真空支援システム:
• これは真空補助システムで装備されています.真空ポンプは,水や油の潤滑を必要としない,油のない真空ポンプです.起動時に,真空ポンプは,水や油の潤滑を必要としません.自動プリミングポンプと真空ポンプが同時に動作する. 真空ポンプは,自動スタートストップ機能があります. 自己プリミングポンプが水を放出すると,真空ポンプは自動的に停止します.自動調節ポンプの入口パイプラインの負圧が低いときこれは,真空補助自開ポンプの市場で以前使用された真空ポンプの欠点を克服します.自動プリミングポンプと常に同時に動作する掃除ポンプに水が入り,疲労による損傷を引き起こす可能性があります.
• ★高流量:
• 最大流量は800m3/hで,標準プール (約1750立方メートル) の水を135分以内に排水できる.
• 高いリフト:
• 最大昇降は15メートルです
• リモコン:
• 移動,起動,停止,速度調節,真空支援制御などの機能を実現することができます.排水用の水ポンプの起動と停止.

4. 1 全ロボット:

機械全体の総寸法 (mm): ≤2800×1800×1700

クローラー・シャシの負荷能力: ≥3000kg

シャーシタイプ:全地形クローラーシャーシ

移動モード: 水力モーター * 2

ローラー: 320mm ゴムローラー 組み込み鋼板と脱線防止ベルト

最大移動速度: ≥5km/h,ジョイスティックで制御され,速度は調整可能

最大斜面上り能力: ≥32°

最大ワード深さ: ≥500mm

車両全体にコンパートメントがあり,水ポンプユニット,制御システムなど,すべてコンパートメント内に設置されています.

エンジンの保守を便利にするため,全機械のカバーシェルは転がれる.

吸気リフトは真空ポンプの助けで 9m に達することができます.

単一の自発式ポンプの吸気リフトは8メートルに達する.真空アシスタントに障害がある場合,ポンプを水で満たした後も8メートルの高さに自発式することができます.

4.2 電源部門:

モデル: 電子制御の燃料注入の6気筒ディーゼルエンジン

パワー/回転速度: 125kw/1800r/min

排放基準: ≥国家IV

ブランド: Weichai

燃料タンク容量 ≥140L,全車両の連続運転時間 ≥8時間に対応できる.

4.3 水ポンプ:

水ポンプタイプ:真空補助自発調離ポンプ

最大ヘッド ≥15m,最大吸い上げ ≥7m

最大流量 ≥800m3/h

入口直径 DN250,出口直径 DN200.入口と出口の両方はポールコネクタなどの高速コネクタを採用する.

ポンプボディ素材:ステンレス鋼

渦輪が通過できる粒子の最大直径は100mmである.

ポンプボディは,メンテナンスポート,水の排水ポート,下水道排水ポートで装備されています.ポンプを分解することなくロックされ,不純物を除去することができますメンテナンスポートの直径 ≥150mm

水ポンプは水のない乾燥運転保護システムで装備されており,水ポンプのインペラーが機械的なシール,インペラー,ポンプの空洞に高速で回転する液体がない場合.

4.4 バキュムアシスタントシステム:

水ポンプは真空ポンプと同時に動作し,同じ電源 (ディーゼルエンジン) を使用する必要があります.

エンジンの電源発射インターフェイスに液圧ギアポンプが設置され,ギアポンプは真空アシスタントの液圧モーターに電源を供給する.

バキュームポンプは,水や油の潤滑を必要としない油のないバキュームポンプである.起動時に,自動プリミングポンプとバキュームポンプは同時に動作する.真空ポンプは,自動開始停止機能を持っています自動プリミングポンプが水を放出すると,真空ポンプは自動的に停止します. 自動プリミングポンプの入口パイプラインの負圧が低く,バクオムポンプは自動的に起動しますこれは,常に自動調節ポンプと同時に動作する真空補助自発調節ポンプの市場における,以前使用された真空ポンプの欠点を克服します.そして,真空ポンプに水が入り,疲労による損傷を引き起こす可能性があります..

エンジンを起動した後,真空ポンプと水ポンプが同時に動作する.

完全に自動的な真空支援システムが採用され,真空ポンプの空間に水が入って故障や損傷を引き起こすことができないことを保証する.

水ポンプが真空支援装置を装備した後に,最大吸気リフトで動作する条件では,水出口時間は30秒のみが必要です.

真空補助自開機装置は,追加の電源を必要としない.それはベルトでベルトポリーでエンジンの後ろシャフトに接続されている.電子クラッチは,ベルトポリーと真空ポンプの間に設定され,自動制御器に接続されています自動制御装置は,自律ポンプの上端にある水タンクに接続された液体レベルセンサーを備えています.水が検出されると,制御器に信号が戻され,それは真空ポンプのベルトポリーからクラッチの分離を制御するように分離後,クラッチとエンジンのみを同時に起動する.

吸気リフトは真空ポンプの助けで 9m に達することができます.

単一の自発式ポンプの吸気リフトは8メートルに達する.真空アシスタントに障害がある場合,ポンプを水で満たした後も8メートルの高さに自発式することができます.

4.5 水管とインターフェース

スピードコネクタ:水の入口と出口はポールコネクタのようなスピードコネクタの形をとる.水の入口の表面は,防腐と強さを確保するために,熱浸しガルバン化または他のより良い方法で処理されていますインターフェースは空気を漏らさない.水出口はアルミ合金または他のより良い材料でできています.

入口パイプ:DN250 細動パイプ ≥6m,対応する快速接続器,フィルターヘッド,低水位吸水トレイを備えています.

4.6 水管:

DN200排水ホース ≥100m (防災ホース ≥25m/ロール) で装備.中間コネクターはアルミニウム合金材料の高速コネクタを採用する.

4.6 制御システム

無線インテリジェントリモコンシステムを採用します 移動,起動,停止,速度調節,真空支援制御のリモコン制御などの機能を実現できます排水用の水ポンプの起動と停止.

リモコン制御距離 ≥200m

リモコンには2つのバッテリーがあり,すぐに交換できます.

リモコンは,ディーゼルオイル温度,エンジンオイル温度,水力油温,水力油圧,冷却水の温度などのパラメータを表示することができますロボットの車体端の電池の電源障害が検出されたときにアラームコマンドを発します.

リモコンの操作パネルには"緊急停止"ボタンが付いている.

車両の車体端には,長時間貯蔵中に電力が漏れないようにする主電池スイッチが装備されている.

車両車体端の操作パネルには"緊急停止"ボタン,鍵の点火スイッチ,水力システムオイル圧力計が搭載されている.

車両車体端の操作パネルは,バッテリーの充電インターフェースを備えており,バッテリーの充電電源は25A未満で,バッテリーを素早く接続・脱断できる.この充電器は主にバッテリーを定期的に充電するために使用され,長時間使用しない場合の電源喪失により使用できないようにします..
