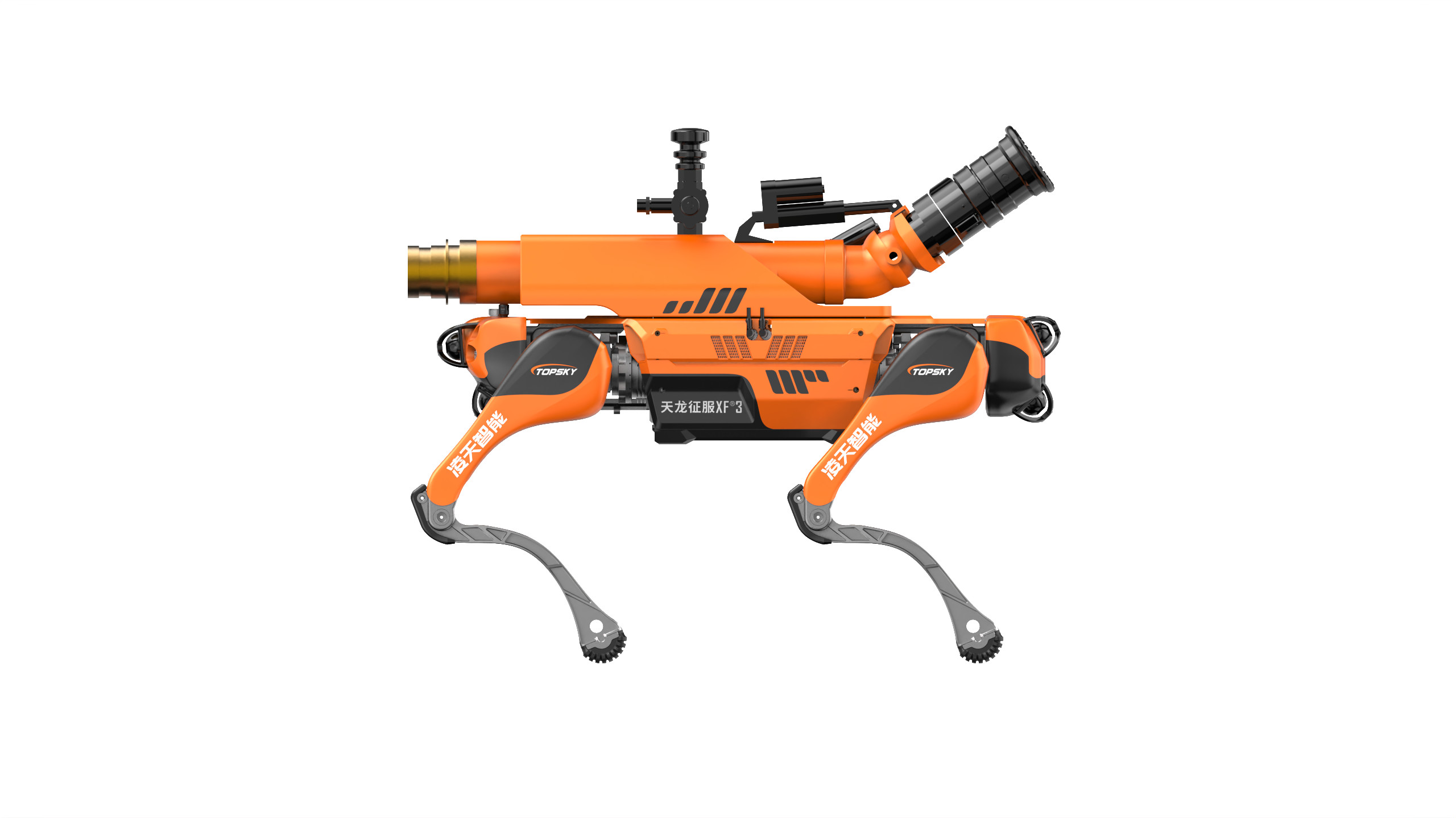

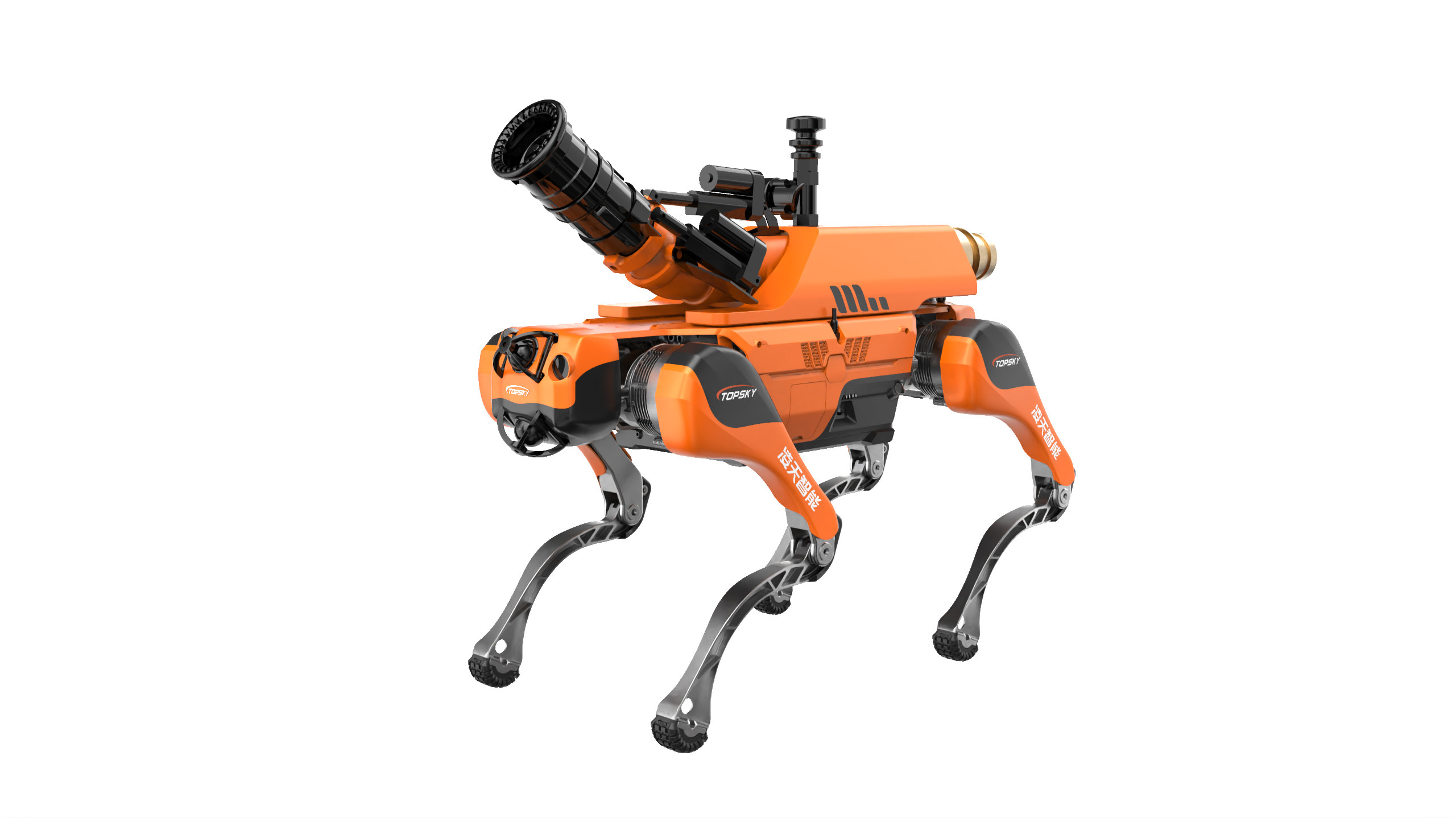

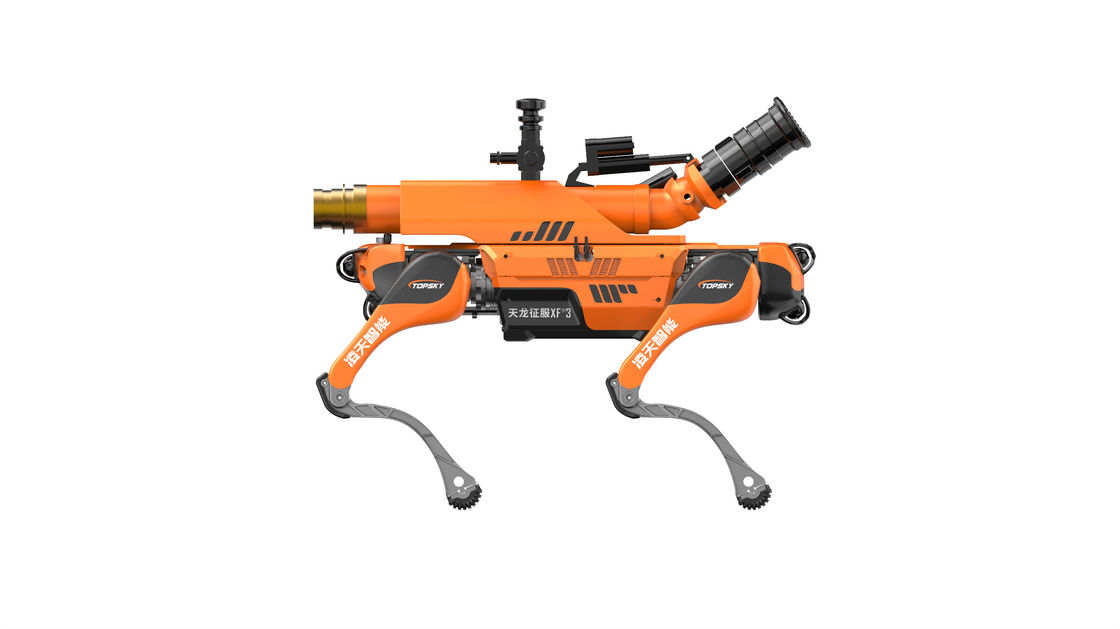

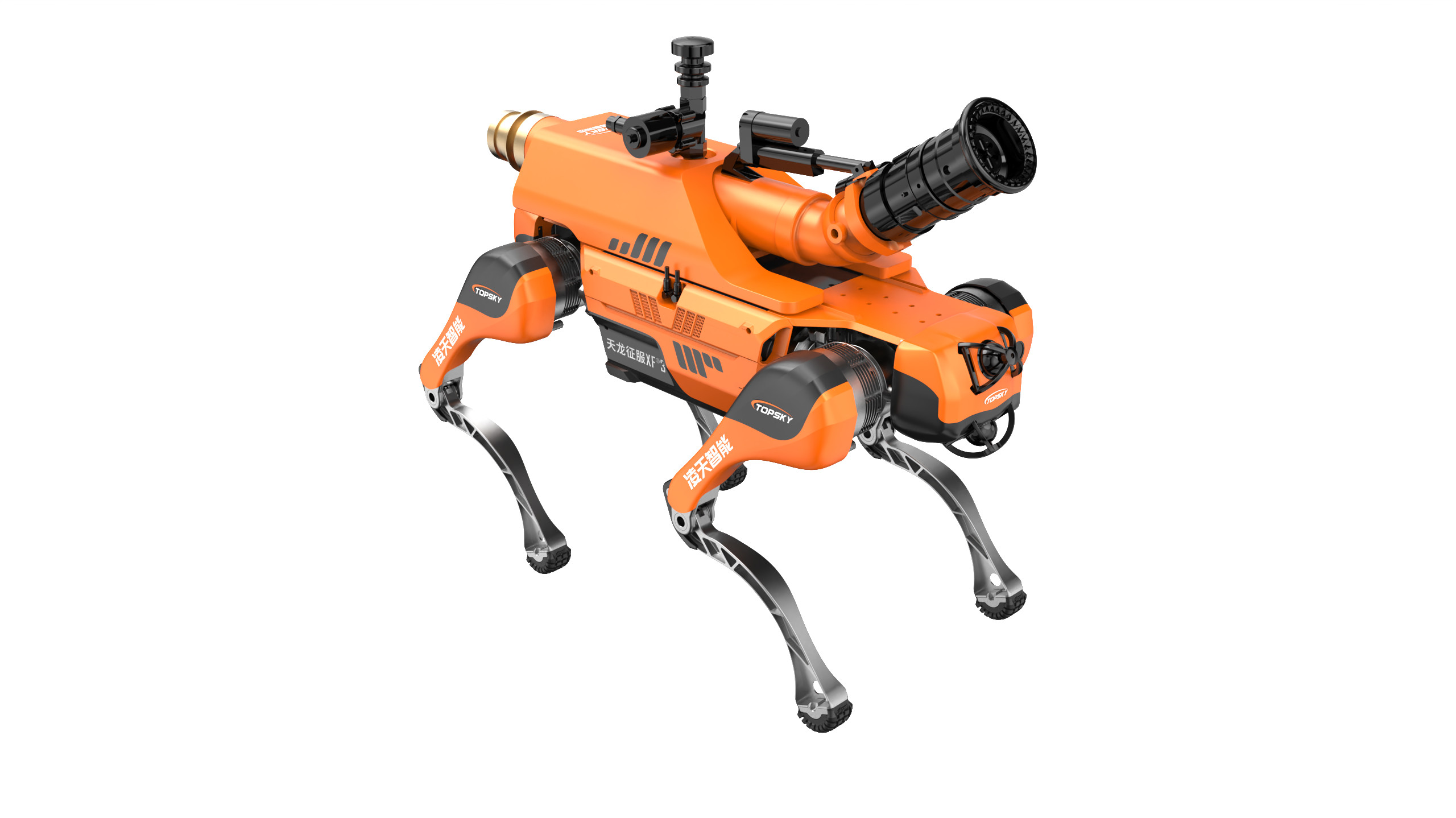

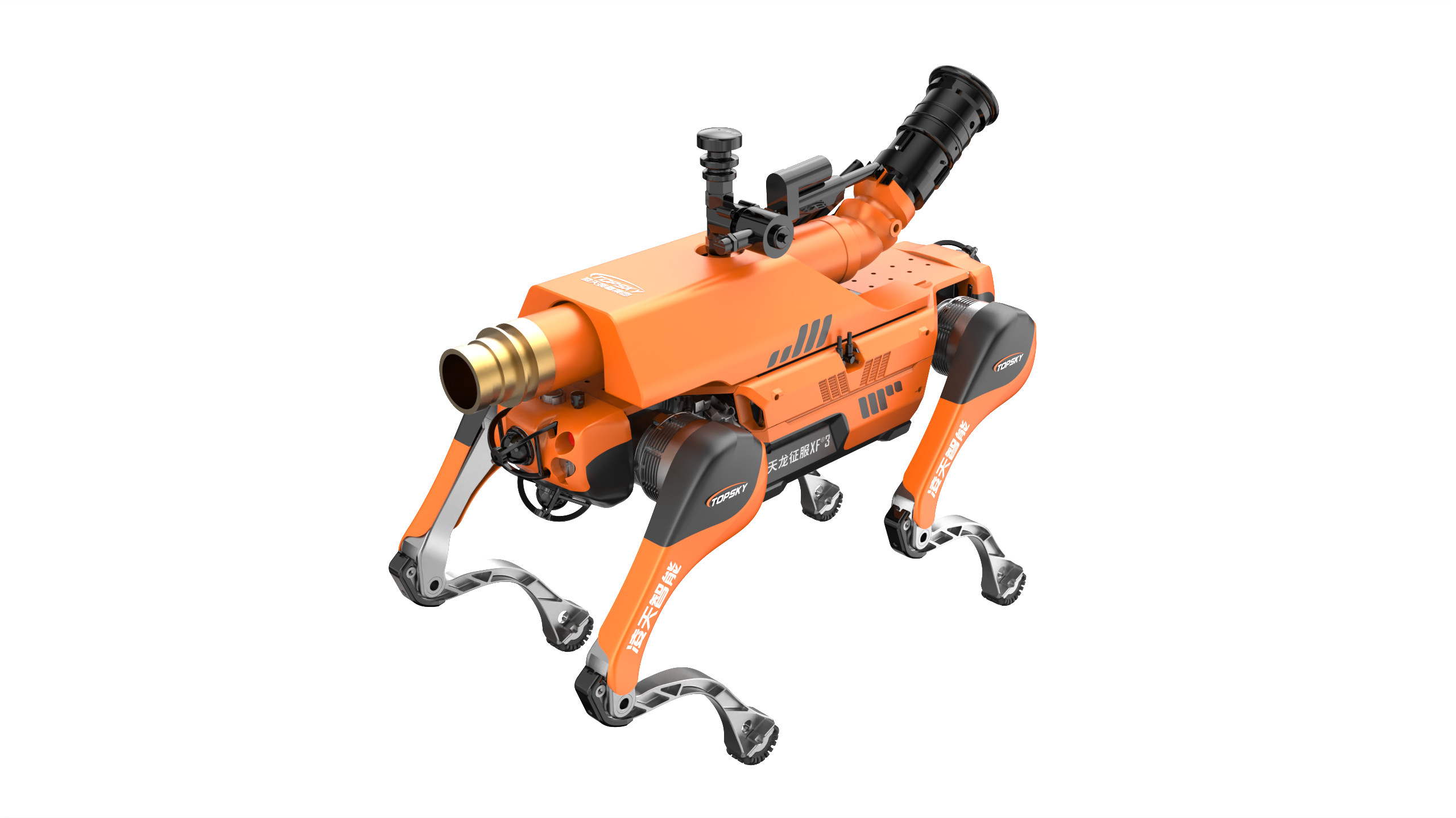

多機能 IP67 保護レベル 四足の消防用インテリジェントロボット犬

1製品概要

消防ロボット犬は バイオニクスとインテリジェント技術を組み合わせた 先進的な救助機器で 複雑で高リスクな消防シナリオに 特別に設計されています4本足のロボット犬で火災を消すのを手伝う 地形への適応能力が高く 救助や災害対応においてユニークな利点があります.

毒性や有害ガスの検出,環境検出,双方向インターコン,水砲,自己組織ネットワークなどの機能モジュールで装備できます.IP67の防水と防塵性能があり,マイナス20°Cから55°Cの極端な温度環境で安定して動作することができます.災害後の有毒,酸素不足,密度の高い煙,火災,その他の不利な環境で無人偵察と救助作業を柔軟に行うことができます.

わかった大型石油・化学企業での消防救助

わかったトンネル,地下鉄,救助や消防を必要とする崩壊しやすい場所

わかった燃える気体や液体の漏れがあり,爆発リスクが高い環境での救助

わかった濃い煙や有毒または有害なガスのある環境での救助

わかった近くで消防を施す必要があり 近くにいる人材が犠牲者を 引き起こす救助現場

1柔軟性や適応性が高く,様々な環境で効果的に作業を行うことができる.

2▲ 強い負荷能力,高い保護レベル:保護レベルIP67

3遠隔制御とオーディオとビデオの送信を達成できる: オープン環境で1110m

4. ▲ 拡張インターフェースを持つ様々なモジュールで装備され,二次開発をサポートする.

5▲ ロボットの水入口には,水管の迅速脱離システムがあります.リモコン操作により,水管の自動脱離が可能になります.ロボットが作業を終えた後に光を返せるようにする

6.▲ 手持ちのリモコン制御端末で構成: ロボット制御,水銃制御,ビデオ回帰,音声,インターフォン,ガスおよびその他のデータ収集,ビデオ記録をサポートするビデオプロジェクション;

7電力供給形態:リチウム電池,いつでも交換できる迅速なプラグ構造

8. ▲ リダール: 4つの固体リダール,検出距離: ≥ 40m,階段などの地形認識が可能

9▲分散型自己組織ネットワークデバイス (オプション):障害物のある環境でロボットの正常な通信を保証します

10. ▲ ロボットネットワーク化クラウドプラットフォームへのアクセス: ロボットの位置,バッテリーレベル,オーディオ,ビデオ,4G/5Gネットワークを通じてクラウドに送信できます.PCやモバイル端末の両方で背景で見ることができます

4.1 全体的な性能パラメータ
1名称: 補助消防用四足ロボット犬
2モデル:RXR-M40Q
3保護レベル:IP67
4スタンドサイズ: 1098mm×450mm×845mm
5シャシの折りたたみのサイズ: 880mm×460mm×330mm
6スタンドアップサイズ: 1098mm×450mm×1080mm±100mm
7折りたたみのサイズ: 880mm×460mm×565mm±100mm
8体重: ≥55Kg
9.▲電池:電池容量:プラグイン式高性能リチウム電池,電池容量22.4Ah,名電圧72v,名乗エネルギー≥1600Wh
10耐久性: 2.5-4 時間 総合操作
11▲階段の歩行能力: 階段の高さは最大25cmで,産業用金属の空洞階段を上ることができます.[このパラメータは,国家検査機関の検査報告と一致する]
12.▲傾き歩行能力: ± 30°; [このパラメータは,国家検査機関の検査報告と一致する]
13.▲登れる階段の最大角°± 35° [このパラメータは,国家検査機関の検査報告と一致する]
14.▲最大速度: ≥5m/s. [このパラメータは,国家検査機関の検査報告と一致する.]
15.▲移動速度1.2m/sでは,ブレーキ距離は0.4mを超えない. [このパラメータは,国家検査機関の検査報告と一致する.]
16.▲レーダーダイナミック感知:正面には2つのMid 360固体状態リダーと広角カメラが装備されており,SLAMおよび地形マッピング開発に使用できます. 2.5次元地形地図と足場計画尾部に2つのミッド360固体レーダーを搭載し,FOV: 360°水平≥≥59°垂直;階段を後ろ向きに認識し,障害物回避をサポートする.裏向きナビゲーションをサポートする; (入札に勝った製品は現場で試験され,製品設計図と実際の撮影図が提供されなければならない). 繰り返しナビゲーション位置付けの精度 ≤ 5cm.[このパラメータは,国家検査機関の検査報告と一致する]

4.2 消火装置のパラメータ
1噴射距離: ≥ 62m
2最大流量: ≥ 40L/s 20L/30L/40Lで調整できる流量
3作業圧: ≤ 1.0MPa
4昇降角度: 20°~70°
5横回転角: -20° - 20°
6水源インターフェイス:DN80
7自動振動機能: 自動振動のためにリモコンで制御できます.
8. 自衛噴霧システム: ロボットは火事現場でロボットを冷却するための自衛噴霧システムを持つ必要があります
9. 水管自離 (オプション): ロボットには水管の急速な分離システムがあります. [このパラメータは,国家レベルの検査機関による試験報告と一致します]

4.3 ガスおよび環境認識検出モジュール:
ガソリンメーター,環境モニタリングモジュール,赤外線カメラ,赤外線熱画像カメラ,マイクなど,機内機器を構成することで有害ガスと有害ガスの遠隔偵察事故現場の環境条件,ビデオ,オーディオが実施できます.爆発防止のプラットフォームを装備し,環境検出センサーとカメラを搭載し,有毒および燃やすガスを測定および分析する音声とビデオ,そして現場環境
ガスと環境感知検出モジュール: ワイヤレス緊急救助の迅速展開検出システムと温度と湿度検出器で装備され,CO2を検出できる:0~5%VOL
CH4: 0〜100%VOL
CO: 0~1000ppm
H2S: 0〜100ppm
CL2:0〜1000ppm
NH3:0〜100ppm
O2:0 - 30% O2
H2:0 - 1000ppm

SO2:0〜20ppm
NO2:0〜20ppm
温度範囲: -25°Cから60°C
湿度範囲: 0% RH から 90% RH
[このパラメータは,国家レベルの検査機関による試験報告と一致する.]
4.4 音声インターコンモジュールのパラメータ:
1電源電圧: 12Vから24V
2. ★音の収集:ピックアップ距離1メートル,周波数範囲20Hz~20kHz,感度≥40dB
3★音量:スピーカー 30W 最大デシベル 130dB
4鳴き声距離800m
4.5 統合リモコン (画像+モーション制御)
▲ 手持ちのリモコン・コントローラ・ターミナルを搭載し,8時間の作業時間 (バッテリーを迅速に取り外し,少なくとも2つのバッテリーを搭載) を有し,≥10.1インチ高明度ディスプレイロボット制御を統合する,水砲制御,音声とビデオ収集; ビデオ記録とビデオプロジェクションをサポート; ビデオディスプレイ,ロボットデータ情報表示,転倒防止安全警告機能とアラーム情報表示が同じディスプレイにある. [このパラメータは,国家レベルの検査機関による試験報告と一致する]
